Zur Zeit nur auf Anfrage. :)
Für jeden, der gern mit hochwertigem Werkzeug arbeitet. Liegt federleicht in der Hand. Das perfekte Hilfsmittel für saubere Markierungen!
- Anschlagkörper aus Carbonfaser verstärktem Kunststoff! CNC genau gefertigt!
- Überstand unten 8mm, oben volle 18mm!
- Lineal gleitet satt und rechtwinklig!
- Wenige hundertstel Millimeter Spiel!
- Sichere Klemmung, angenehme Haptik!
- Selbst gefertigter Knauf! Perfekte Handlage! Keine scharfen Kanten!
- Federleicht!
- Made in Germany!
- Shinwa Stahlmaß - das edle Original aus Japan!
- aus gehärtetem Edelstahl mit höchster Präzision nach japanischem Industriestandard JIS B7516 Grade 1 (+-0,15mm/500mm)
- extrem präzise durch 0,5mm Skala!
- Rot abgesetzte 100er Ziffern
- für angenehmeres Ablesen mattierte Oberfläche
- das schönste und präziseste Lineal, das ich kenne! 1mm stark, 25mm breit, 335mm Gesamtlänge. Nur echt mit dem Pinguin :-)
Hallo liebe Selbermacher!
Ich habe ein Streichmaß aus carbonfaserverstärktem Kunststoff entworfen. Ja, ich habe auch Holz versucht. Aber nur CFK aus dem 3D Drucker hat mir die Genauigkeit von wenigen Hundertstel Millimetern gegeben, die ich von einem Meßwerkzeug erwarte.
Das Ergebnis kann sich sehen lassen! :) Kein Werkzeug verwende ich häufiger in der Werkstatt! Es ist schnell, präzise und einfach in der Handhabung und sehr universell einsetzbar.
Rundum einen Randabstand von 20mm markieren? Kein Problem! Auf 0,5mm genau einstellen, anlegen, Bleistift ansetzen und beim Verschieben anzeichnen. Das ist das Streichmaß Prinzip.
Das Bauteil hat an der Außenkante aber einen 15er Radius? Da wird es schon sehr schwer mit einem Zollstock oder einem Lineal zu arbeiten.
Für mein Streichmaß kein Problem!
Bis zu einem Rundungsradius oder einer Fase von 18mm liegt der Anschlag sauber am Bauteil an indem das Streichmaß einfach umgedreht wird! Schau Dir die Fotos an!
Mit dem Streichmaß kann ich nicht nur Maße einstellen und anzeichnen mit absoluter Wiederholgenauigkeit, ich kann auch Maße abnehmen und übertragen. Genauer, als mit jedem anderen Messwerkzeug!
Denn es braucht kein Maß gemessen und im Kopf behalten zu werden! Das Streichmaß wird aufgelegt, auf Anschlag gefahren, festgeschraubt und fertig: das abgenommene Maß ist eingestellt.

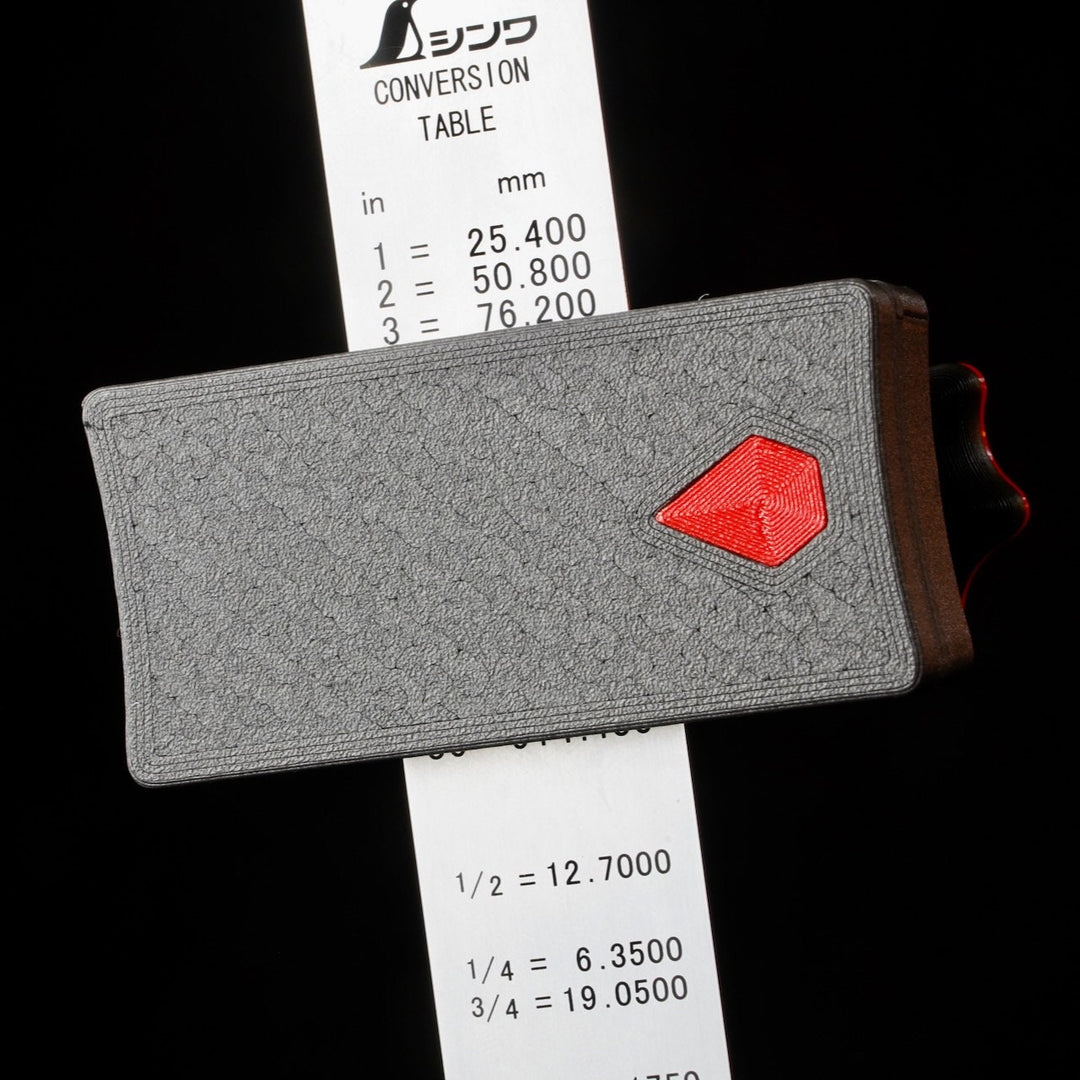

Das hochwertige,1mm starke Stahlmaß des japanischen Profi Messwerkzeug Herstellers Shinwa entspricht dem japanischen industriellen Standard JIS B7516 Grade 1 und bleibt innerhalb einer Toleranz von +-0,15mm auf 500mm. Es ist aus gehärtetem, rostfreien Edelstahl und verfügt über eine tief eingeätzte 1mm und 0,5mm Skala zum hochpräzisen Einstellen. Das Finish ist matt, das erleichtert das Ablesen und schont die Augen. Die 100, die 200 und die 300mm Markierungen sind rot eingefärbt, was das Einstellen erleichtert, vor Allem aber das Lineal sehr viel hübscher macht. Auf der Rückseite sind Umrechnungstabellen verschiedener Zollmaße auf Millimeter und sehr nützliche Tabellen für Bohrungsdurchmesser von metrischen und UNC Gewinden eingeätzt.
Ich arbeite sehr gerne und ausschließlich mit Shinwa Linealen und es war mir wichtig, mein Streichmaß nicht mit einem billigen, sondern mit dem besten Stahlmaß auszustatten, das ich kenne. Voila.
Der Anschlag Körper ist aus Carbonfaser verstärktem Kunststoff. Kurz CFK. Die Carbonfasern machen den Anschlag sehr gleitfähig und verschleißfest. Zudem sorgen sie für eine wunderschöne, matt glänzende Oberfläche.
Der Anschlag hat auf dem Lineal wenige hundertstel Millimeter Spiel, so daß er sauber gleitet aber niemals klemmt. Mit einem Tropfen Ballistol alle paar Monate wird es noch besser.
Die Rändelmutter, von mir "Knob" genannt, stelle ich zweiteilig her. Nach dem 3D Druck wird in das Unterteil eine Mutter eingesetzt und die Hälften bombenfest verklebt. Der Aufwand lohnt sich, denn das Griffgefühl ist sehr angenehm und es hat eine Menge verschiedener Formen und Designs gebraucht, bis ich damit zufrieden war. Die Haptik beim Verschrauben ist sehr satt. Das Stahlmaß wird ohne Anstrengung sehr zuverlässig geklemmt. Ohne daß beim Zuschrauben das Maß wieder verrutscht!
Ein Resultat der günstigen Gleitpaarung PETG/CFK, der langen Schraube, der Edelstahlmutter in Inneren des Knob und der Größe und Form der Auflagefläche des Knob. Nichts davon ist Zufall. Es steckt sehr viel Handarbeit in meinem Streichmaß, extrem viele lange Nächte, Liebe zum Detail und eine große Kiste voller verworfener Prototypen.
Ich bin sehr zufrieden mit dem Ergebnis! Ich wünsche mir, daß Ihr es auch seid! :-) Ihr habt die Wahl: Rot oder Pink! Beides sieht super aus! Achso: GOLD! Ist der Hammer! Viel Spaß damit!!
Ein Hinweis: Meine Streichmaße werden von mir in meiner Dorstener Werkstatt mit meinen 3 Prusa 3D Druckern hergestellt. Jedes einzelne ist ein Unikat, das von Hand zusammengebaut und verklebt wurde. Keines ist gleich dem anderen aber alle haben die von mir geforderte Funktion!
Alle haben minimales Spiel (wenige Hundertstel!), gleiten satt und lassen sich mit wenig Kraft bombenfest verschrauben. Sollte Dein Streichmaß bei der Arbeit verkratzen, so kannst Du mit einem Feuerzeug oder einem Gasbrenner VORSICHTIG die graue Stelle überstreichen und verschwinden lassen.
Kurzer Ausflug in die 3D Druck Technik: Beim Filament 3D Druck wird aufgerollter Kunststoff-"Faden" bei etwa 220-250 Grad Celsius aufgeschmolzen und durch eine feine Düse gepresst. Diese hat bei meinen Druckern einen Durchmesser von 0,25, 0,4 oder 0,6 Millimetern. Diese Düse legt nun zahlreiche Schichten (sog. layer) übereinander und erzeugt so Schicht für Schicht mit CNC genauer Präzision ein Bauteil. Diese Schichten kann man am Bauteil sehen und mit dem Fingernagel fühlen. Die Oberfläche ist also nicht spiegelglatt. Sondern sehr gleichmäßig "geriffelt". Beim Layerwechsel erzeugt die Düse im Material unbvermeidlich eine sichtbare Stelle. Da diese Layerwechsel den optischen Gesamteindruck so wenig wie möglich beeinflussen sollen habe ich sie übereinander gelegt, so daß an einer Ecke des Anschlagkörpers eine senkrechte Linie erzeugen. Diese hat keinen Einfluss auf die Funktion, da sie nicht vorsteht.
