NEU - Gleitschiene - V3 - NUR für Bosch GTS10XC und J für HONGDUI HD-TB01
Hier ist das aktuelle Montagevideo! *klickmich*
Aufgrund vieler Nachfragen biete ich jetzt meine Gleitschiene auch komplett fertig montiert inklusive Hongdui HD-TB01 an! Dann habt Ihr keinen Stress mit Bestellung und Zusammenbau!
Gleitsteine zum Entklappern Deiner Bosch und zum perfekten Ausrichten Deiner linken Nut unbedingt mitbestellen! Hier den link klicken:

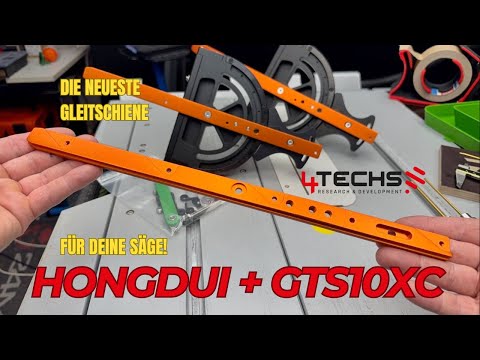

Hier ein Video, das die Neuerungen erläutert! Unbedingt anschauen!:
https://www.youtube.com/watch?v=IfAgINyxmgI&ab_channel=4TechsR%26D-GermanEngineering
Ihr könnt den HONGDUI TB01 Winkelanschlag (nur der passt!!) schon bestellen. Er wird geliefert aus Deutschland! Hier ist der link:
Hongdui Miter Gauge auswählen!
UPDATE 23.10.2023: es gibt ein Montagevideo, das den Umbau der Gleitschiene zeigt. Das ist sehr wichtig, schauts Euch an bevor Ihr es auf gut Glück versucht!

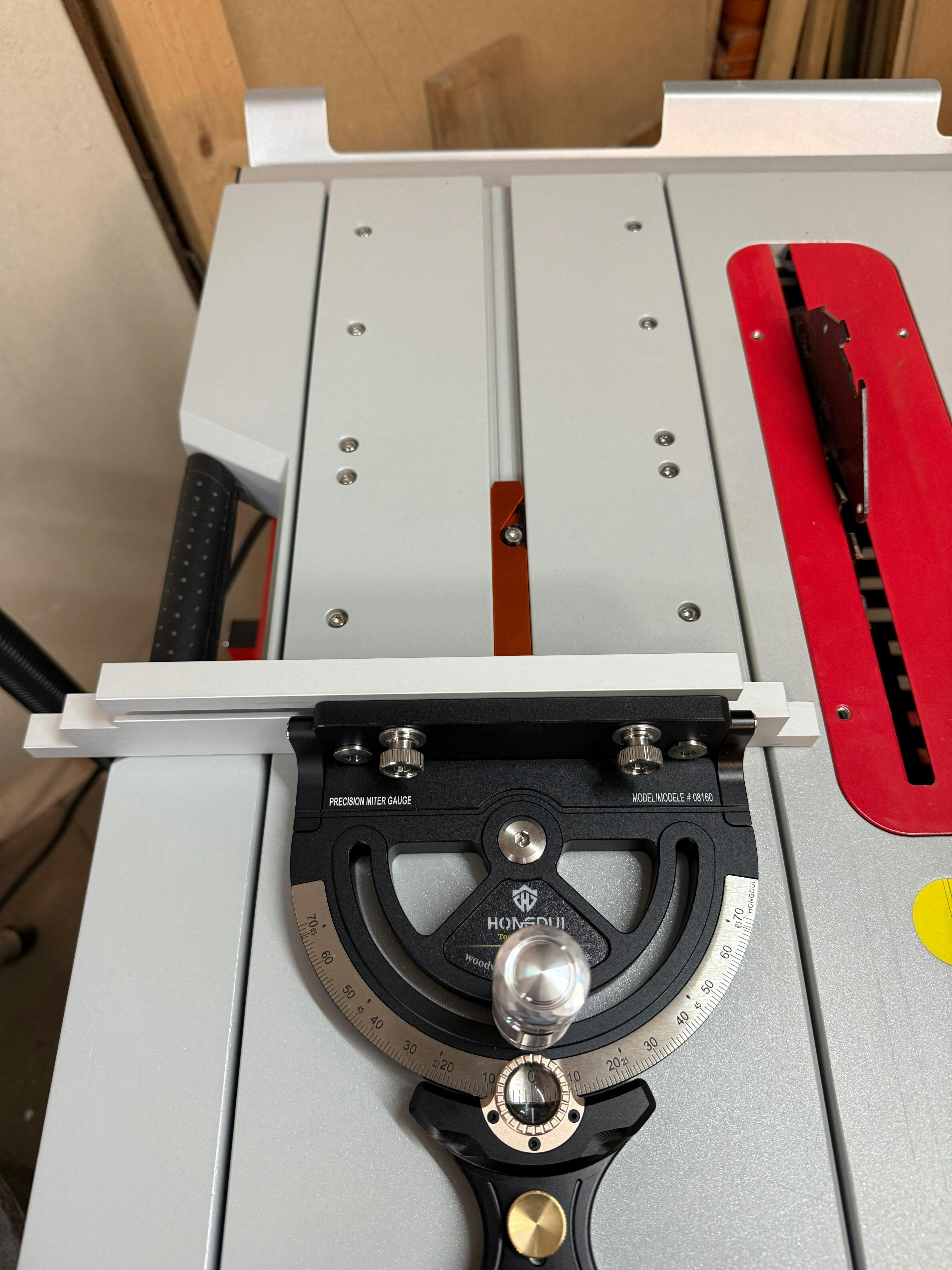

Da ist sie! Die wunderschöne Gleitschiene für den HONGDUI Winkelanschlag HD-TB01! Passend für die Bosch GTS10XC und GTS10J!
Vollständig überfräst aus dem bestem Aluminium: EN-AW 7075 (AlZnMgCu1,5 - "Flugzeugaluminium")! gestrahlt und eloxiert, matt glänzendes glattes finish! Absolut gratfrei und ohne scharfe Kanten!
Lieferumfang:
- Aluminium Gleitschiene
- 4 Senkkopfschrauben und 4 Excenterstücke
- eine fünfte Senkkopfschraube für den Rastmechanismus!
- Madenschraube M6x6 (zum Festspannen der Leiste auf dem Maschinentisch)
- Madenschraube M8x6 UND neue passende Kunststoffmadenschraube! (als Ersatz der originalen gekürzten Madenschraube zur Befestigung der Hülse mit der federbelasteten Kugel des Rastmechanismus)
- Passstift und Spannstift 4mm
- Unterlegscheiben
- Leiste mit zwei eingesetzten Muttern zur Befestigung des originalen Bosch Fence am Hongdui Winkelanschlag! Dazu zwei M6 Karosseriescheiben.
- M6x50 Sechskantschraube für den Austausch des Gewindebolzens im silbernen Hongdui Schraub Griff falls dort das Gewinde scheiße sein sollte
Das war eine Menge Arbeit! Aber es hat sich gelohnt!
alles perfekt, super Anleitung per Video, so ist der Umbau sehr einfach und mit einem perfekten Ergebnis zu bewerkstelligen. VIELEN DANK für dieses super Produkt!
Leider ist die Schiene erheblich kürzer als die Originale.
Die Arretierung der Schiene auf den Schiebetisch mit der Madenschraube ist eher umständlich, anstatt die Schiene länger auszubilden, sodass man wieder die Rändelschraube des Winkelanschlags von Hongdui verwenden kann.
Hallo Olaf!
1. Meine Schiene kann kürzer sein weil sie spielfrei ist. Die originalen sind lang weil sie Spiel haben, mit wachsender Länge wird dann der Drehwinkel des Anschlags geringer, das ist nicht erforderlich wenn es kein Spiel gibt. Also ist meine Schiene kompakter, einfacher einzuführen, nicht so sperrig in der Schublade.
2. Die Position der Madenschraube für die Arretierung auf dem Schlitten ist kein Zufall. Du gewinnst volle 13cm Auszugstiefe gegenüber der Position ganz am Ende des Schlittens dadurch, daß die Madenschraube exakt dort ist, wo sie am sinnvollsten ist.
und 3.: die originale Gleitschiene von Hongdui hat *GAR KEINE* Möglichkeit, die Schiene am Tisch festzuspannen. Du meinst die Rändelschraube an Deinem Bosch Anschlag. :-)
Wenn Du so unzufrieden bist, daß Du mir eine 1 Sterne Bewertung reinwürgst, dann schick mir die Schiene bitte zurück, ich erstatte dann.
LG Andreas
Passt hervorragend. Die Gleitschiene ist echte Präzisionsarbeit. Mit der Videoanleitung war der Einbau/Umbau ein Kinderspiel.
Super Produkt, einwandfreie Verarbeitung, perfekte Dokumentation.
Sowohl die Schiene, als auch die Gleitsteine sind perfekt. Einfache Montage und ein optimales Ergebnis. Dazu auch der sehr nette Kontakt. Gerne wieder
