link zum kurzen Video: https://youtube.com/shorts/UbGOdrSmDrU
link zum ausführlichen Video:
https://youtu.be/6kFqO0_FKYs?si=7v5QFv57rVsBWaBN

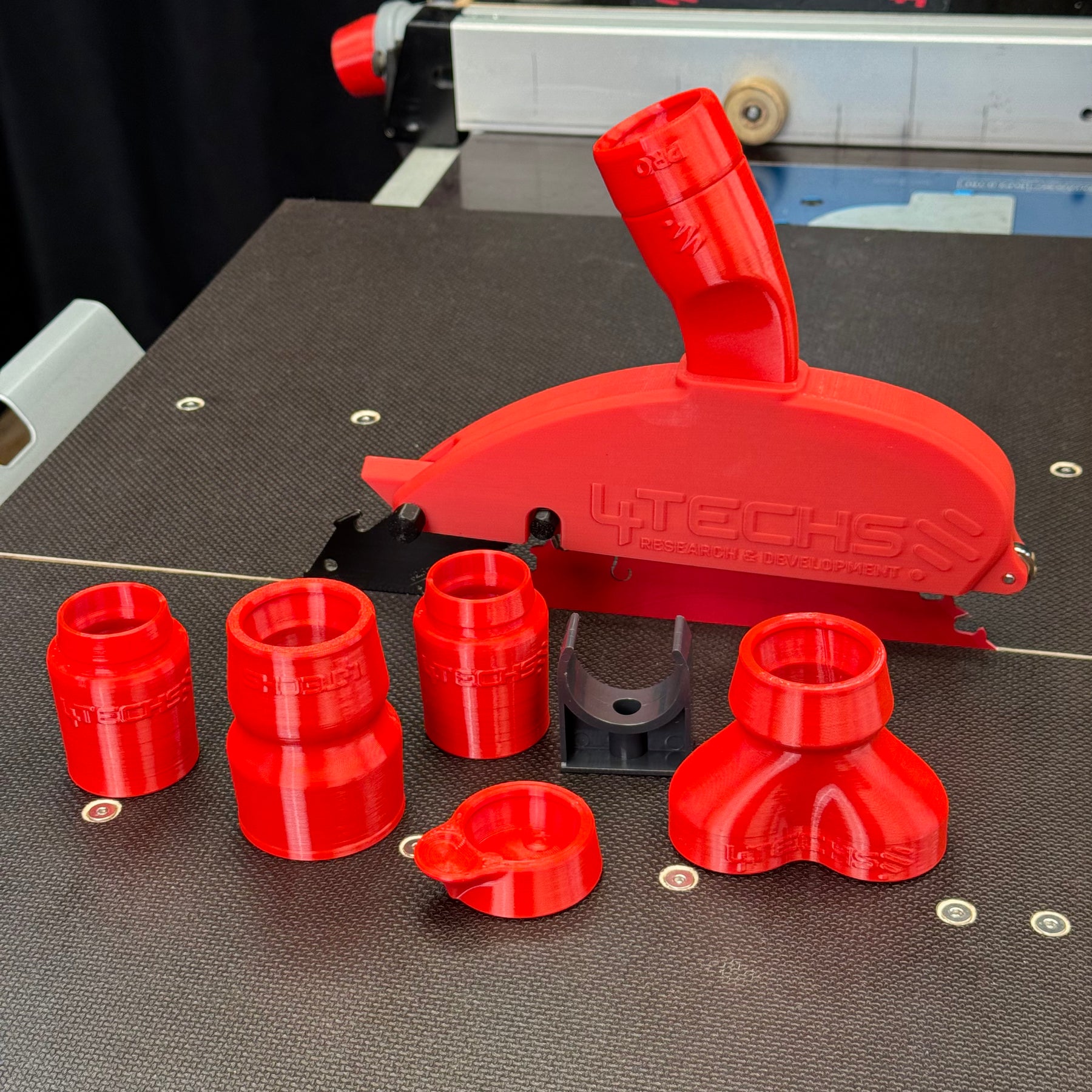

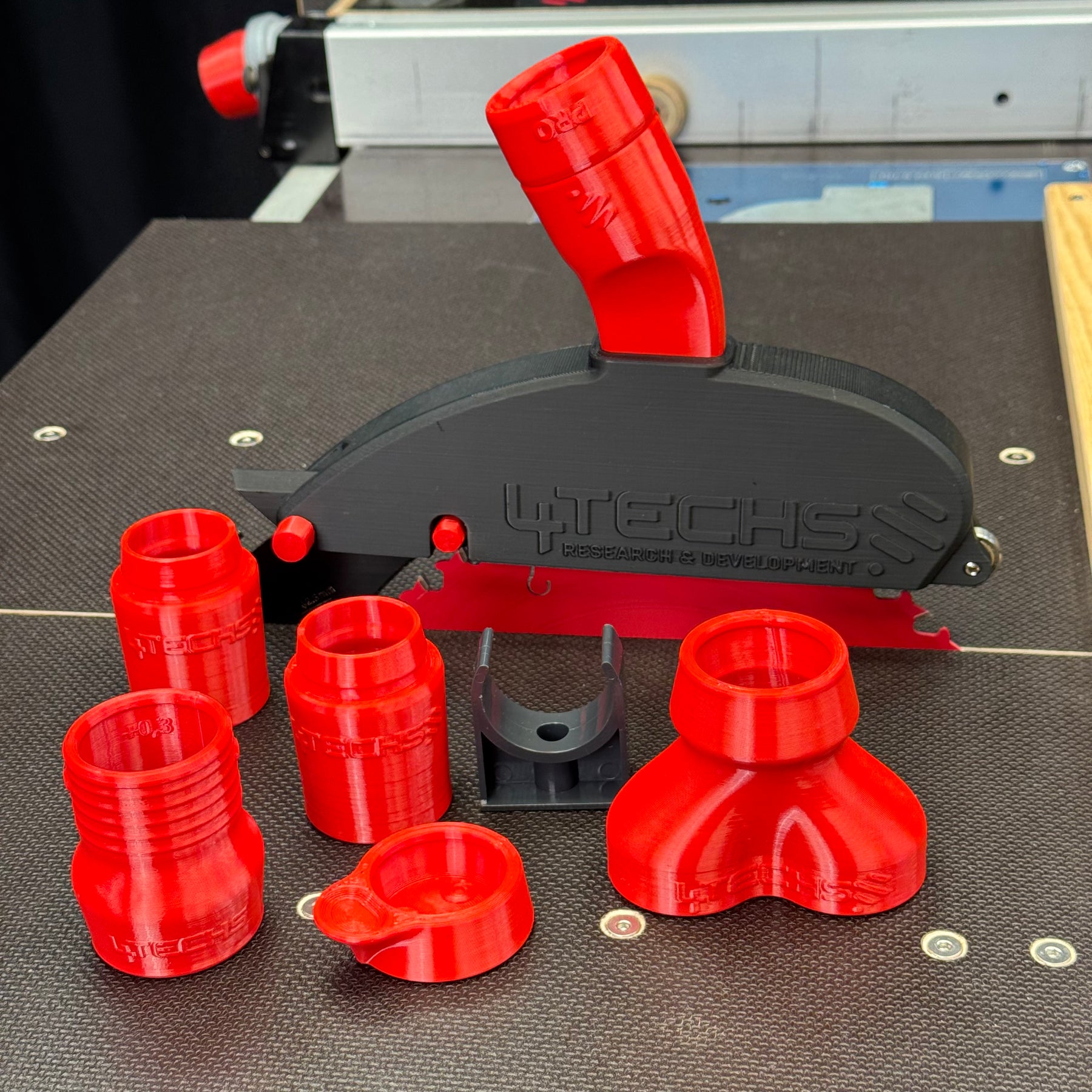

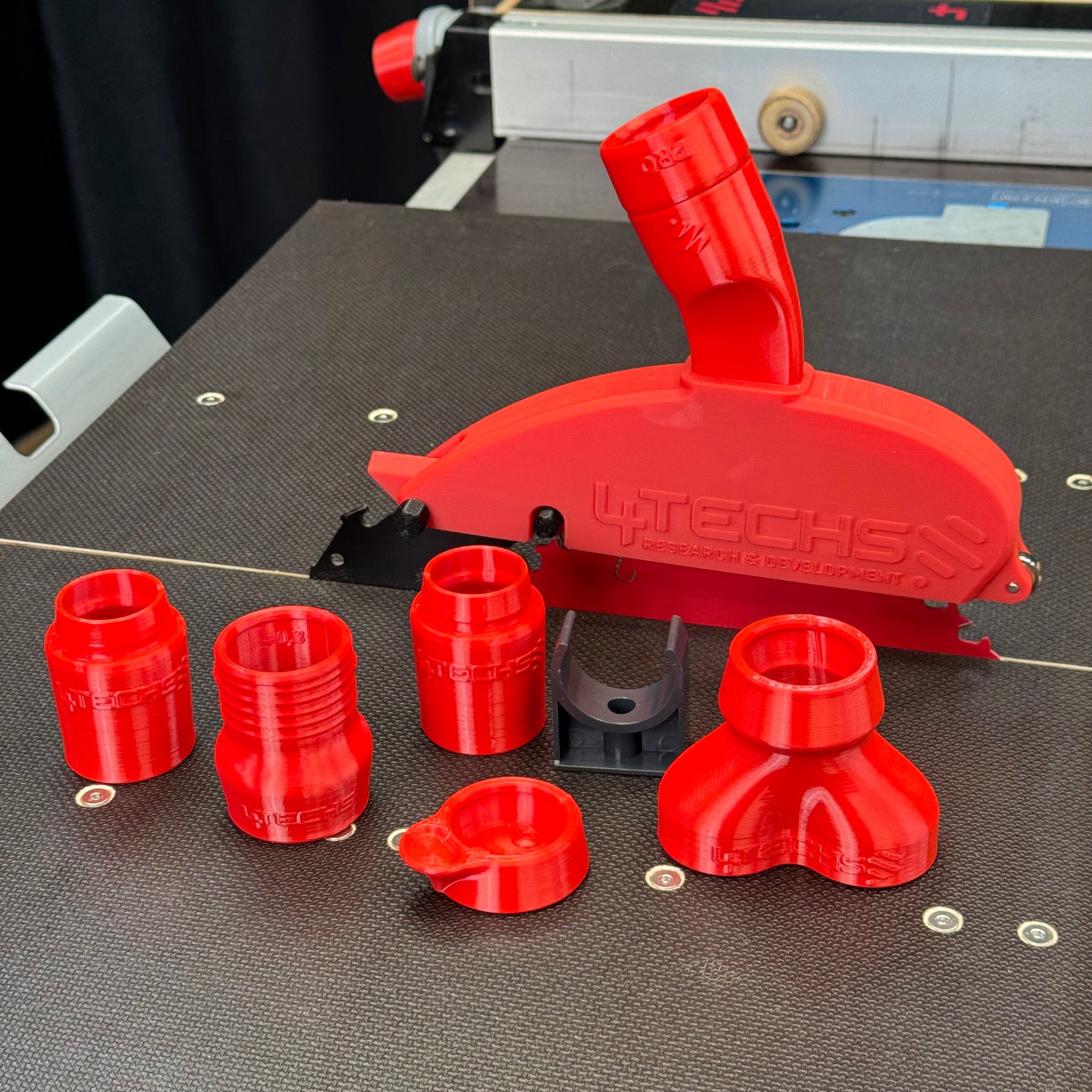

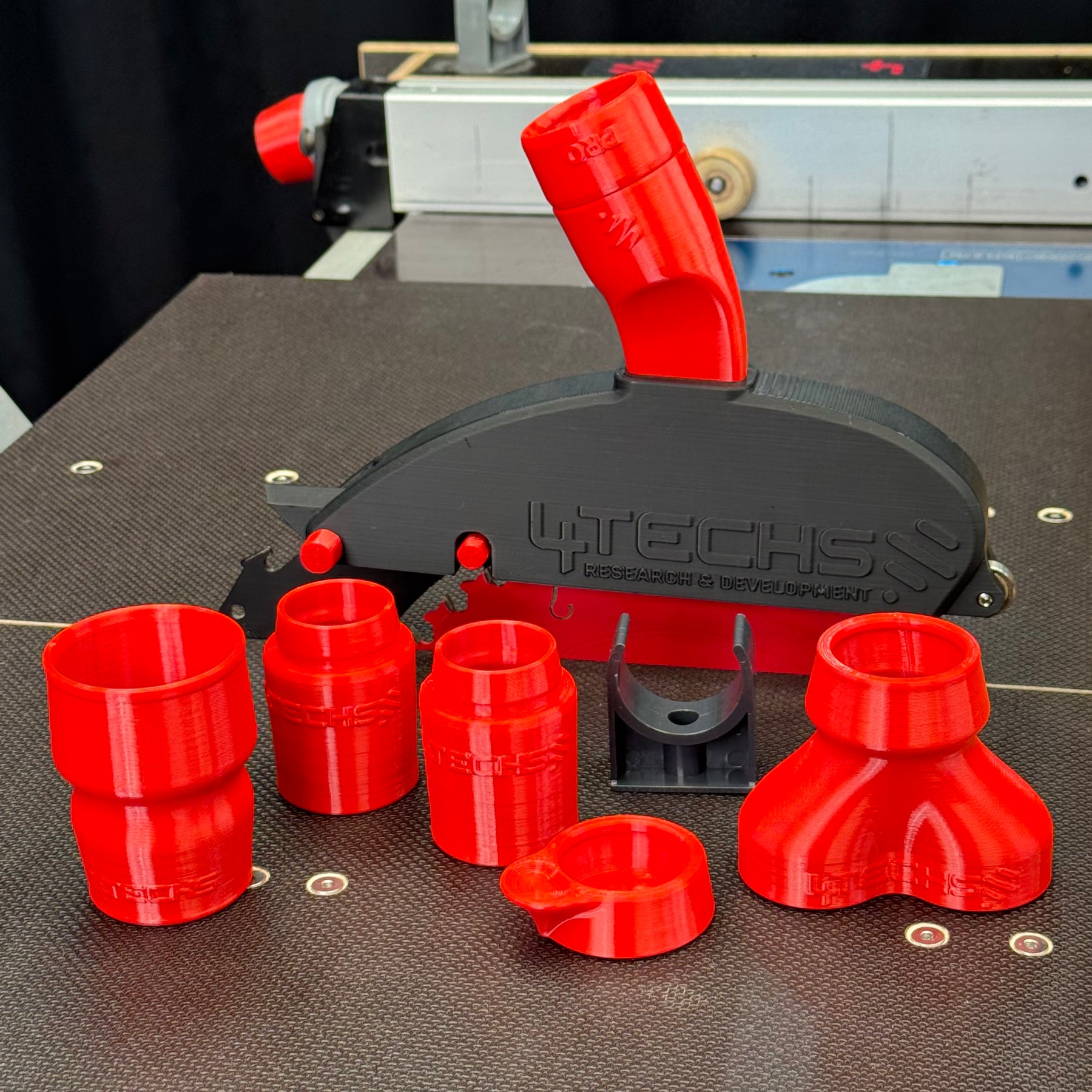

Enthalten ist die Absaughaube UND das fünfteilige Absaugadapterset (siehe Video!) in Hellfire Red bestehend aus
- 2x Schnappadapter für 32/40er Microsafe Schlauch
- Y-Stück mit Direktanschluss für 32/40er Microsafe Schlauch
- Schlauchadapter für Bosch GTS10XC ODER Bosch 635/216
- Blindstopfen/Schlauchgarage für den zweiten Schlauch wenn dieser nicht benötigt wird.
- zusätzlich: 40mm Schlauchklemme zum Führen des 40er Schlauchs (siehe Foto) und ein kurzer Schnappadapter PRO!

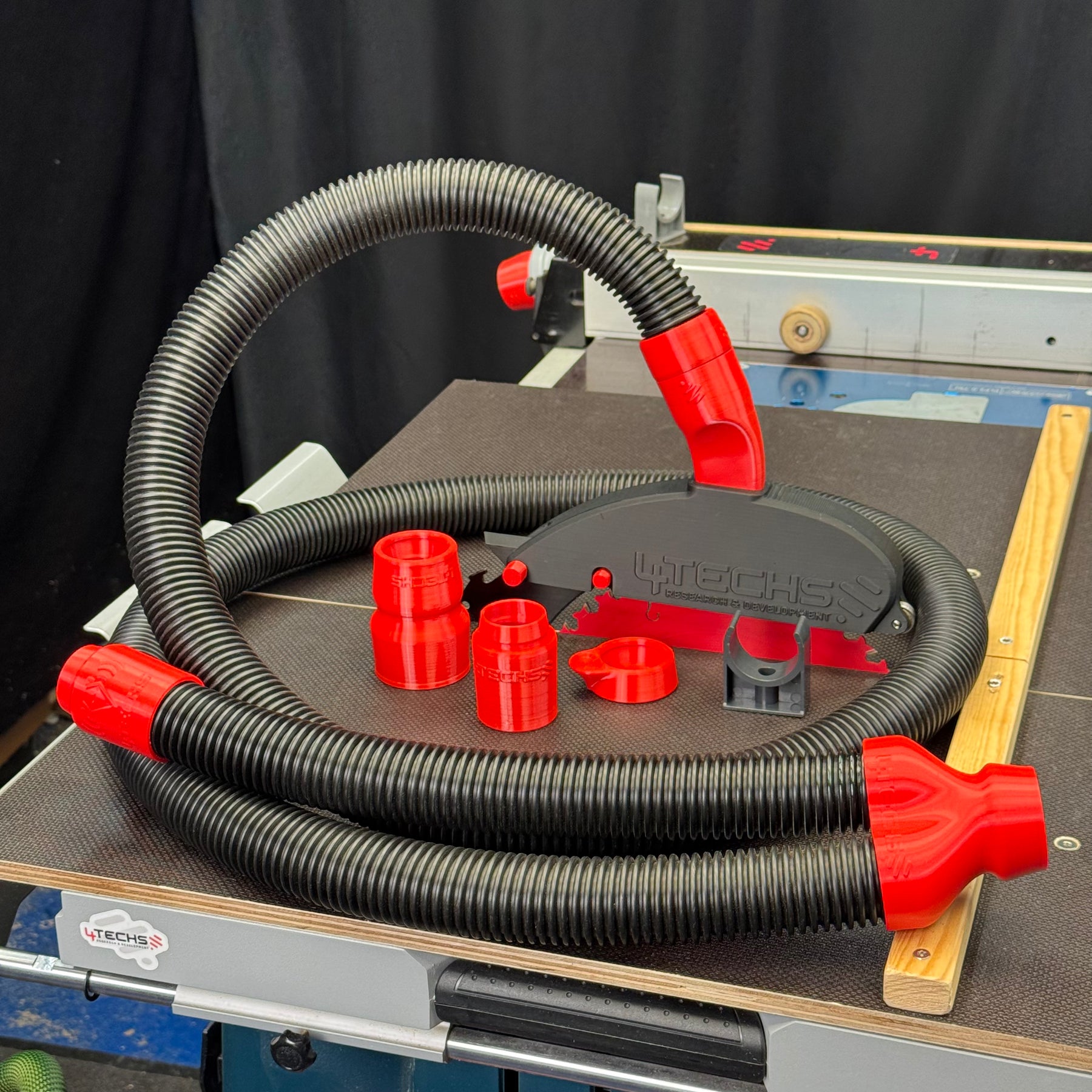

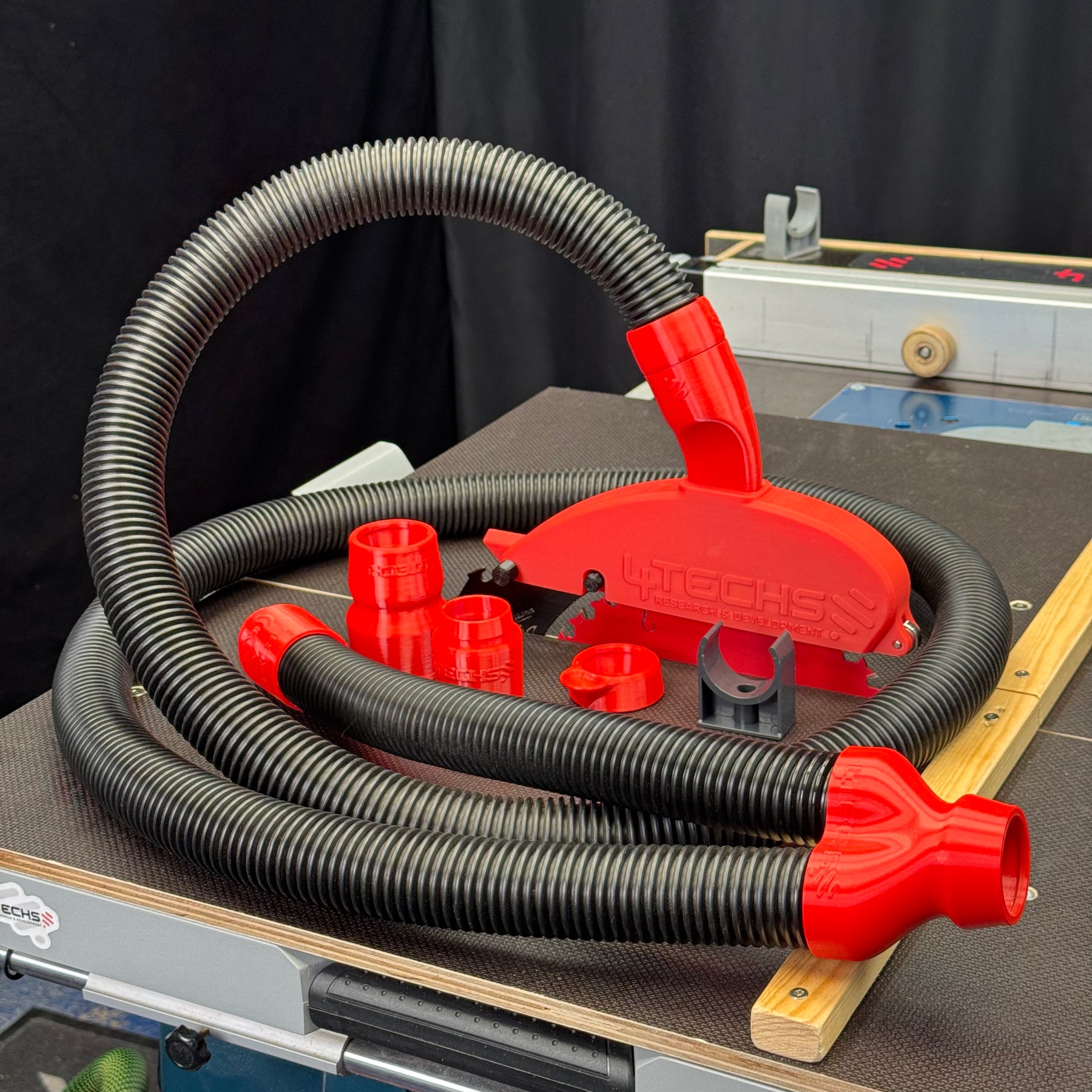

Es gibt jetzt auch die Option, den Schlauch gleich bei mir mitzubestellen!

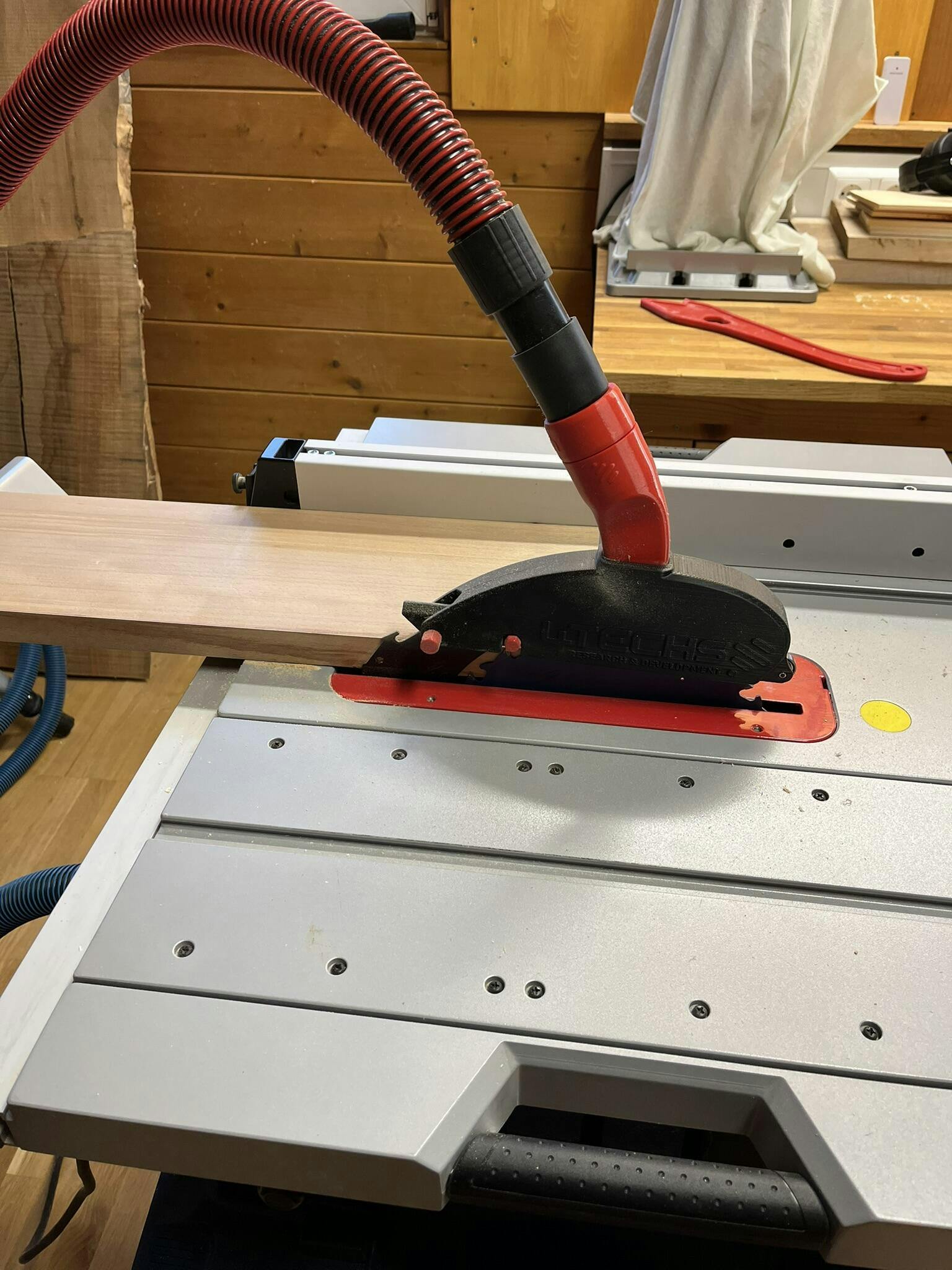

Diese Absaughaube für Deine Bosch Tischkreissäge saugt sehr effektiv direkt über und vor dem Sägeblatt ab. Späne, die Dir bisher ins Gesicht und durch Deine Werkstatt geflogen sind, werden damit direkt am Schnitt weggesaugt.
Die ausgeklügelte Konstruktion nutzt den vom Sägeblatt erzeugten Luftstrom um die Späne zur Absaugung zu fördern. Daher reicht es aus, den Staubsauger mit einem Y-Stück auf zwei Schläuche aufzuteilen. Es ist kein zweiter Staubsauger notwendig, ein relativ geringer Luftstrom reicht!
Wichtig: die Absaughaube passt auf die aktuelle Version der GTS10XC für die es von Bosch keine Absaughaube gibt. Wenn Euer Spaltkeil so aussieht wie auf den Fotos, nämlich oben offen, dann passt diese Absaughaube! Für die GTS 635-216 passt die Absaughaube auf jeden Fall: bitte wähle Deine Kreissäge oben aus!
Vor dem Aufschieben des Sattels muss eventuell die hintere Spannschraube der Absaughaube etwas gelöst werden, dann geht das besser. Dank Bosch Serienstreuung muss möglicherweise auch Euer Spaltkeil einmal entgratet werden und die Bohrung rund nachgebohrt, die ist nämlich auch gestanzt.
Im Lieferumfang enthalten ist die Absaughaube, das fünfteilige Adapterset und eine kurze Saugdüse. Die Saugdüse wird einfach in die Absaughaube eingesteckt. Sie kann vorwärts und rückwärts geneigt eingesetzt werden, je nachdem wie der Saugschlauch am besten verlegt werden kann.
Die Saugdüse mit 4Techs Universalanschluss passt perfekt zum 4Techs Schnappadapter. Den empfehle ich auch ausdrücklich. Es passt auch ein Schlauch mit einem Stutzen mit 35mm Durchmesser, z.B. die Gummibajonette von Festool, Kärcher, Bosch. Es passt zur Not auch ein Schlauch mit 40mm Außendurchmesser wie der von Microsafe ohne alles hinein, aber das ist eher Notlösung.
Diese Absaughaube ist das Ergebnis einer einjährigen Entwicklungsphase mit einem enorm komplexen 3D CAD Modell und unzähligen Prototypen. Ich bin mit dem Ergebnis sehr zufrieden. Das Teil funktioniert sehr, sehr gut. :-)
Es steckt auch in der Montage eine Menge Handarbeit. Einschmelzgewinde, selbstgefertigte Rändelschrauben, Rillenkugellager vorn, Unterlegscheiben im Drehpunkt um ein sattes und spielfreies Schwenkgefühl zu erzeugen. Handgemacht in Dorsten, NRW!
